Où se trouve les injecteurs sur la Clio 3 : emplacement, rôle et entretien du système d'injection

Table des matières

Comment repérer et remplacer les injecteurs sur une Clio 3 1.5 dCi ?
Nettoyer les injecteurs sans démontage : une alternative au changement
Problèmes fréquents du système d'injection sur Clio 3 et leurs solutions
Coût du remplacement d'un injecteur selon la motorisation de la Clio 3
Pour conclure
Foire aux questions (FAQ)

Sur la Renault Clio 3, les injecteurs sont installés sur la rampe d'injection commune (common rail), fixés directement sur la culasse au-dessus de chaque chambre de combustion. Sur le moteur 1.5 dCi (code K9K), qui équipe la majorité des versions diesel, les quatre injecteurs sont alignés le long de la culasse.

Attention à la numérotation : chez Renault, le cylindre n°1 se situe traditionnellement du côté du volant moteur (côté boîte de vitesses). Par conséquent, l'injecteur n°1 est le plus proche de la boîte de vitesses, tandis que l'injecteur n°4 se trouve du côté de la courroie de distribution.

Que vous rouliez en Clio 3 1.5 dCi (68, 85 ou 105 ch) ou en version essence, localiser précisément ces composants est une étape indispensable avant tout diagnostic. Cet article vous apporte les clés techniques pour les identifier, comprendre leur rôle, reconnaître les signes de fatigue et procéder à leur remplacement en toute sécurité.

Comment repérer et remplacer les injecteurs sur une Clio 3 1.5 dCi ?

Comment repérer et remplacer les injecteurs sur une Clio 3 1.5 dCi

Le remplacement d'un injecteur sur le moteur K9K demande une rigueur absolue. Le système à rampe commune est extrêmement sensible à la moindre poussière et aux erreurs de manipulation. Voici les étapes détaillées pour une intervention réussie.

Étape 1 : Préparation et sécurité. Coupez le contact, débranchez la borne négative de la batterie et laissez le moteur refroidir (minimum 30 minutes). La pression dans la rampe doit chuter totalement avant toute ouverture du circuit.
Étape 2 : Accès aux composants. Retirez le cache moteur en plastique et, si nécessaire, le conduit d'air d'admission pour dégager un accès total à la rampe d'injection et aux quatre injecteurs fixés sur la culasse.
Étape 3 : Nettoyage haute précision. Nettoyez méticuleusement la zone autour des injecteurs et des raccords haute pression (nettoyant frein et air comprimé). Rappel : la moindre impureté pénétrant dans le circuit peut détruire la pompe ou l'injecteur neuf.
Étape 4 : Déconnexion électrique et repérage. Débranchez les connecteurs électriques. Attention : chez Renault, le cylindre n°1 se situe côté volant moteur (boîte de vitesses). Identifiez bien l'injecteur à remplacer selon cet ordre pour le futur codage.
Étape 5 : Circuit de retour et haute pression. Déconnectez les tuyaux de retour de carburant (clips plastique fragiles) et dévissez le tube métallique haute pression reliant l'injecteur à la rampe. Obstruez immédiatement toutes les ouvertures avec des bouchons de propreté.
Étape 6 : Extraction de l'injecteur. Desserrez la bride de maintien. Extrayez l'injecteur avec précaution. Si celui-ci est grippé, utilisez un extracteur spécifique pour éviter de faire levier sur la culasse en aluminium.
Étape 7 : Préparation du puits et pose. Crucial : Vérifiez que l'ancien joint en cuivre n'est pas resté au fond du puits. Nettoyez le siège de l'injecteur jusqu'à ce qu'il soit brillant. Installez le nouvel injecteur avec un joint cuivre neuf, puis serrez la bride (pré-serrage à 20 Nm, puis serrage angulaire selon les préconisations constructeur).
Étape 8 : Remontage et amorçage. Rebranchez les tubulures (idéalement neuves pour la haute pression), les retours et les connecteurs. Avant de démarrer, actionnez la poire d'amorçage manuelle jusqu'à ce qu'elle devienne dure pour chasser l'air du circuit.
Étape 9 : Codage et test final. Procédez au codage de l'injecteur (code IMA à plusieurs caractères gravé sur la tête) via une valise de diagnostic OBD. Cette étape est indispensable pour que le calculateur ajuste précisément le débit de carburant.

Le codage de l'injecteur dans le calculateur est une étape cruciale à ne pas négliger. Chaque injecteur possède un code de calibration unique (le code C2I de 16 caractères sur le 1.5 dCi) qui permet au calculateur de compenser les infimes variations de fabrication. Ce paramétrage ajuste avec précision le débit de carburant et le temps d'ouverture pour chaque cylindre.

Sans ce codage, le moteur peut présenter un ralenti instable, des claquements caractéristiques, une surconsommation ou une fumée excessive à l'échappement. S'il est techniquement possible de démarrer et de rouler sans codage immédiat — comme le rapportent certains usagers sur les forums comme Passion Espace Club — cette pratique empêche le moteur d'atteindre son rendement optimal et peut, à long terme, encrasser prématurément le filtre à particules (FAP) ou endommager les têtes de pistons. Pour les spécialistes de la Clio 3, le verdict est sans appel : le codage est indispensable pour garantir la longévité du système d'injection.

Nettoyer les injecteurs sans démontage : une alternative au changement

Avant d'envisager un remplacement coûteux, le nettoyage des injecteurs constitue dans bien des cas une intervention suffisante pour retrouver les performances du moteur. Voici la méthode recommandée par les professionnels de l'automobile.

Attendez que votre réservoir de carburant soit presque vide (voyant de réserve allumé) pour que le produit soit bien concentré dans le diesel.
Versez un flacon de nettoyant injecteurs dans le réservoir de carburant. Choisissez un produit de qualité reconnu (Bardahl, Liqui Moly, Wynn's sont des références courantes en France).
Faites le plein de diesel de bonne qualité pour mélanger le produit au carburant.
Roulez pendant au moins 50 à 100 kilomètres, si possible sur route ou autoroute, en maintenant un régime moteur soutenu (au-dessus de 3 000 tr/min) pour décrasser efficacement le circuit.
Répétez cette opération tous les 15 000 à 20 000 kilomètres en entretien préventif, ou avant chaque passage au contrôle technique pour préparer le test antipollution.

Ce type de maintenance préventive permet d'éliminer les dépôts de calamine et les résidus qui s'accumulent au cours du temps dans le système d'injection. Depuis 2019, la législation française a durci les exigences du contrôle technique pour les véhicules diesel, avec un test d'opacité des fumées réalisé à l'aide d'un opacimètre. En 2023, environ 1 véhicule sur 5 a été recalé au contrôle technique en raison d'un dépassement des normes antipollution, selon l'Organisme Central Technique (OTC). Des injecteurs en bon état contribuent directement à la réussite de ce test.

Critère	Nettoyage (additif)	Remplacement
Coût moyen	10 à 30 euros par traitement	150 à 350 euros par pièce
Main-d'œuvre	Aucune (à faire soi-même)	1 à 3 heures en atelier, plus codage
Efficacité	Encrassement léger à modéré	Panne avérée, fuite, usure avancée
Fréquence conseillée	Tous les 15 000 à 20 000 km	Tous les 150 000 à 200 000 km
Niveau de difficulté	Accessible à tous	Confirmé ou professionnel

Ce tableau permet de mieux évaluer quelle approche convient à votre situation : un simple nettoyage peut suffire en cas de soucis légers, tandis qu'un remplacement s'impose face à des symptômes persistants.

DELPHI 28232251 Injecteur Common Rail (CR)

Évaluations clients - 7

DELPHI Injecteur Common Rail (CR)

Réf.: 28232251

213, 00 €

852,00 €/Prix pour 4 articles

Prix (20 % de TVA inclus), livraison gratuite

Vendu par AUTODOC

Évaluations clients - 4

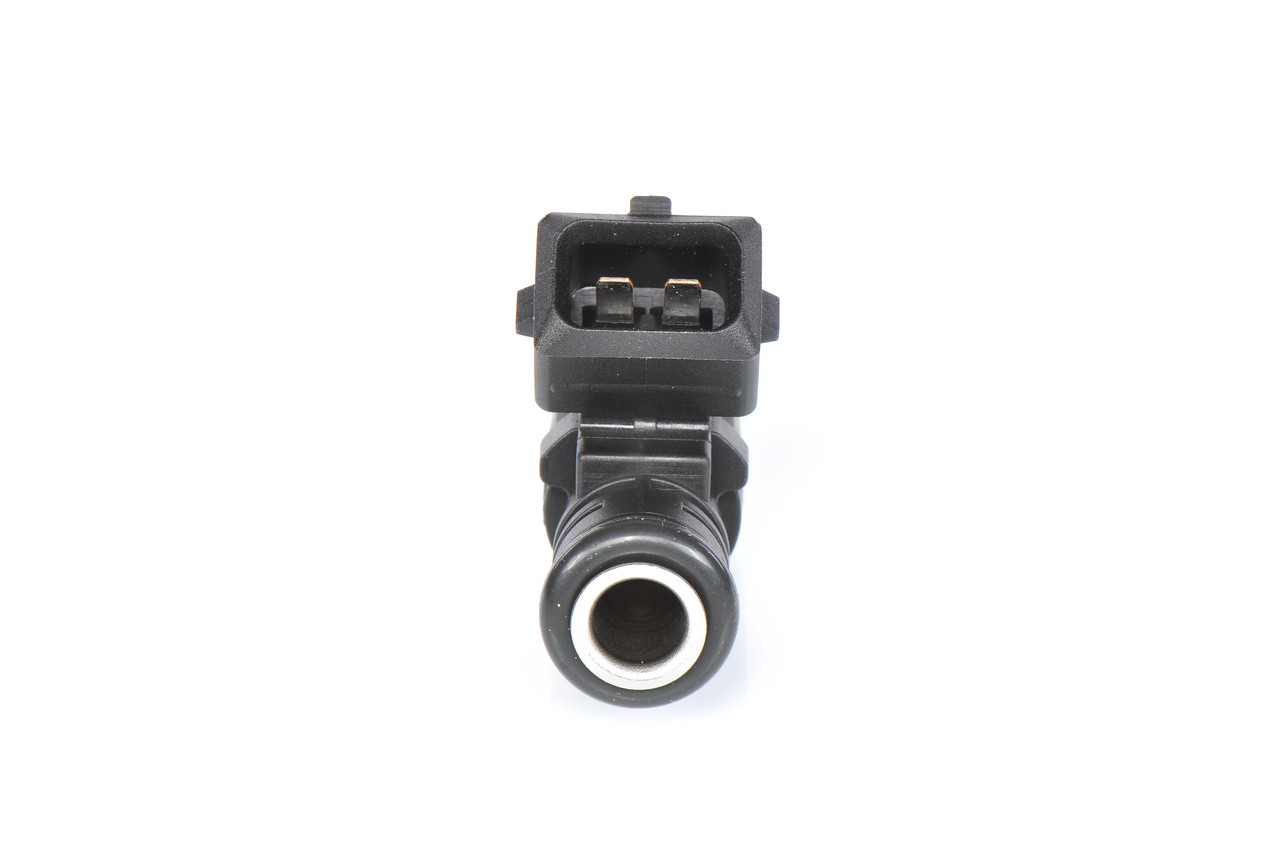

BOSCH Injecteur

Réf.: 0 280 158 335

par rapport au PVC 78,56 €

45, 49 €

181,96 €/Prix pour 4 articles

Prix (20 % de TVA inclus), Hors frais de livraison

Vendu par AUTODOC

RIDEX REMAN 3905I0059R Injecteur Common Rail (CR), Mise à jour de l'outil de commande/du logiciel nécessaire, avec bague d'étanchéité

Évaluations clients - 9

RIDEX REMAN Injecteur Common Rail (CR), Mise à jour de l'outil de commande/du logiciel nécessaire, avec bague d'étanchéité

Réf.: 3905I0059R

186, 49 €

745,96 €/Prix pour 4 articles

Prix (20 % de TVA inclus), livraison gratuite

Vendu par AUTODOC

Évaluations clients - 5

MEAT & DORIA Injecteur

Réf.: 75117223E

40, 49 €

161,96 €/Prix pour 4 articles

Prix (20 % de TVA inclus), Hors frais de livraison

Vendu par AUTODOC

RIDEX REMAN 3902I0145R Injecteur Diesel, Common Rail (CR), avec bague d'étanchéité, à commande électrique

Évaluations clients - 6

RIDEX REMAN Injecteur Diesel, Common Rail (CR), avec bague d'étanchéité, à commande électrique

Réf.: 3902I0145R

268, 51 €

1 074,04 €/Prix pour 4 articles

Prix (20 % de TVA inclus), Hors frais de livraison

Vendu par AUTODOC

Problèmes fréquents du système d'injection sur Clio 3 et leurs solutions

Au-delà de l'injecteur lui-même, d'autres organes du circuit d'alimentation peuvent simuler des symptômes identiques sur la Renault Clio 3. Voici les points de vigilance rapportés par les utilisateurs :

Pompe haute pression (Delphi/Siemens) : avec le temps, la pompe peut s'user. Sur certains modèles Delphi, une usure interne peut générer de la limaille métallique qui contamine tout le circuit (réservoir et injecteurs). Un remplacement coûte entre 400 et 900 €, mais nécessite souvent un rinçage complet du système.
Filtre à carburant : un filtre colmaté restreint le débit de diesel. Pour garantir la fiabilité du 1.5 dCi, il est conseillé de le remplacer tous les 30 000 km (ou 20 000 km en usage urbain), bien que les préconisations constructeur soient parfois plus souples.
Vanne EGR encrassée : si elle reste bloquée en position ouverte, elle sature l'admission de suies. Cela provoque des fumées noires et des pertes de puissance qui peuvent être confondues avec un injecteur fuyard.
Capteur de pression de rampe : situé sur le common rail, il informe le calculateur en temps réel. S'il est défaillant ou si son connecteur est oxydé, l'injection devient erratique, provoquant des ratés moteur.
Prises d'air dans le circuit : un point souvent oublié sur Clio 3 ! Les durites de gasoil transparentes peuvent laisser entrer des bulles d'air (souvent visibles à l'œil nu), ce qui cause des démarrages difficiles et des broutements.

Coût du remplacement d'un injecteur selon la motorisation de la Clio 3

Le prix d'un changement d'injecteur varie selon la motorisation de votre Clio 3. Voici les tarifs moyens constatés en 2025, pièce et main-d'œuvre comprises, sur la base des devis recueillis par les principales plateformes de mise en relation avec des garages en France.

Motorisation Clio 3	Type d’injecteur	Prix injecteur (pièce)	Main-d'œuvre	Total moyen
1.5 dCi 68 ch (K9K 764)	Delphi (solenoid)	120 à 280 euros	90 à 160 euros	210 à 440 euros
1.5 dCi 85/86 ch (K9K 766)	Delphi (solenoid)	120 à 280 euros	90 à 160 euros	210 à 440 euros
1.5 dCi 106 ch (K9K 832)	Siemens (Piezo)	180 à 380 euros	100 à 180 euros	280 à 560 euros
1.2 16V / 1.4 essence	Basse pression	60 à 150 euros	60 à 120 euros	120 à 270 euros

Ces montants correspondent à un injecteur unique. Pour un jeu de 4 pièces, multipliez le prix de la pièce par quatre. En revanche, le temps de main-d'œuvre n'est pas quadruplé : une fois le moteur préparé et le cache retiré, remplacer les trois suivants est beaucoup plus rapide. Comptez environ 50 % à 70 % de temps de travail supplémentaire pour le jeu complet par rapport à un injecteur seul.

Il est important de noter que ces prix basés sur des devis de 2026 incluent généralement le principe de l'échange standard : le professionnel récupère votre ancienne pièce pour la recycler, ce qui réduit la facture. Avant de valider une intervention, assurez-vous que le devis comprend bien les joints en cuivre neufs et le passage à la valise de diagnostic pour le codage des nouveaux composants. Enfin, sur le 1.5 dCi, une vérification préalable de l'absence de limaille dans le circuit est vivement conseillée pour ne pas endommager les pièces neuves dès le premier démarrage.

AUTODOC, en tant que plateforme européenne spécialisée dans les pièces automobiles, propose un catalogue de plus de 6,7 millions de références couvrant notamment les injecteurs pour Clio 3 de marques reconnues comme Bosch, Delphi et Siemens, avec livraison rapide en France.

Pour conclure

Les injecteurs de la Renault Clio 3 sont des organes de haute précision, essentiels à la performance et à la sobriété du moteur. Savoir localiser et identifier ces composants, notamment sur le bloc 1.5 dCi, constitue la première étape indispensable avant tout diagnostic ou intervention. Un entretien rigoureux, passant par le remplacement régulier du filtre à carburant tous les 20 000 à 30 000 km et l'utilisation d'additifs nettoyants de qualité, permet de prolonger significativement leur durée de vie.

MAXGEAR 17-0170 Injecteur Injection d'essence

Évaluations clients - 4

MAXGEAR Injecteur Injection d'essence

Réf.: 17-0170

36, 99 €

147,96 €/Prix pour 4 articles

Prix (20 % de TVA inclus), Hors frais de livraison

Vendu par AUTODOC

Évaluations clients - 1

QUINTON HAZELL Injecteur

Réf.: XPSI165

par rapport au PVC 66,84 €

36, 49 €

145,96 €/Prix pour 4 articles

Prix (20 % de TVA inclus), Hors frais de livraison

Vendu par AUTODOC

METZGER ORIGINAL ERSATZTEIL 0870111 Injecteur Common Rail (CR), Pièce de rechange à coder avec appareil autodiagnostic OBD, avec bague d'étanchéité

METZGER Injecteur Common Rail (CR), Pièce de rechange à coder avec appareil autodiagnostic OBD, avec bague d'étanchéité

Réf.: 0870111

par rapport au PVC 324,50 €

295, 50 €

1 182,00 €/Prix pour 4 articles

Prix (20 % de TVA inclus), livraison gratuite

Vendu par AUTODOC

Évaluations clients - 2

DELPHI Porte-injecteur

Réf.: 28232242

237, 00 €

948,00 €/Prix pour 4 articles

Prix (20 % de TVA inclus), livraison gratuite

Vendu par AUTODOC

METZGER Injecteur

Réf.: 0920034

par rapport au PVC 87,05 €

76, 99 €

307,96 €/Prix pour 4 articles

Prix (20 % de TVA inclus), Hors frais de livraison

Vendu par AUTODOC

Face à des symptômes persistants comme des fumées suspectes, des claquements ou une perte de puissance, n'attendez pas que le message "Panne de l'injection" s'affiche au tableau de bord. Bien qu'un injecteur puisse techniquement dépasser les 150 000 km, son efficacité dépend directement de la propreté du circuit. En cas de doute, un test de débit de retour ou un diagnostic électronique permettra de trancher entre un simple encrassement et un remplacement nécessaire, garantissant ainsi la longévité de votre moteur à moindre coût.

Foire aux questions (FAQ)

Combien coûte le remplacement des 4 injecteurs sur une Clio 3 1.5 dCi ?

Le coût total pour le remplacement des quatre injecteurs sur une Clio 3 diesel varie entre 800 et 1 800 euros selon la motorisation, la marque des pièces choisies et le tarif horaire du garage. Ce prix inclut les pièces, les joints, la main-d'œuvre (2 à 3 heures en moyenne) et le codage de chaque injecteur dans le calculateur. Pour maîtriser le coût, il est possible de commander ses injecteurs en ligne sur des plateformes comme AUTODOC et de confier uniquement la pose et le codage à un garagiste.

Peut-on rouler avec un injecteur défectueux sur Clio 3 ?

Techniquement, le véhicule peut encore rouler avec un injecteur partiellement défaillant, mais ce n'est pas recommandé. Le moteur fonctionne de manière déséquilibrée, ce qui accélère l'usure des autres éléments du circuit d'injection et peut provoquer une casse moteur. D'après les témoignages recueillis sur les forums spécialisés, un injecteur mal paramétré ou fuyard peut endommager le moteur aussi gravement qu'un injecteur totalement hors service. La prudence exige une intervention rapide dès l'apparition des premiers symptômes.

Comment savoir quel injecteur est défectueux sans valise de diagnostic ?

La méthode la plus fiable consiste à effectuer un test de débit de retour. On branche quatre petits tuyaux et flacons sur les sorties de retour des injecteurs. Moteur tournant, l'injecteur dont le flacon se remplit beaucoup plus vite que les autres est celui qui présente une fuite interne. Évitez de débrancher les connecteurs électriques moteur tournant : sur les systèmes modernes, cela peut endommager le calculateur ou créer des pannes électroniques complexes.

Faut-il obligatoirement coder un nouvel injecteur sur Clio 3 dCi ?

Oui, le codage est une étape indispensable lors du remplacement d'un injecteur sur le moteur 1.5 dCi. Chaque injecteur porte un code unique (gravé sur son corps) qui doit être enregistré dans le calculateur pour que le système d'injection puisse ajuster la pression et le temps d'ouverture de manière précise. Sans ce paramétrage, le moteur peut présenter un ralenti instable, une surconsommation ou même des dommages internes. L'opération nécessite un outil de diagnostic connecté à la prise OBD du véhicule et prend environ 15 à 30 minutes en atelier.
