La Volkswagen Golf V (codice telaio 1K), prodotta dal 2003 al 2008 (con commercializzazione proseguita in alcuni mercati anche oltre), è una delle vetture più diffuse sulle strade italiane. Quando un componente elettrico smette di funzionare improvvisamente, il primo controllo riguarda generalmente i fusibili. Per intervenire correttamente è necessario disporre del diagramma dei fusibili, conoscere la posizione delle scatole e comprendere la legenda riportata sui pannelli.
In questa guida sono riportate le informazioni necessarie per individuare, controllare e sostituire i fusibili della Golf V, comprese le varianti Plus e le motorizzazioni 1.9 TDI, con tabelle riassuntive e indicazioni tecniche.
Come trovare e sostituire un fusibile sulla Golf 5
Quando un dispositivo elettrico della Golf 5 smette di funzionare, è necessario individuare il fusibile associato e verificarne l’integrità. La legenda dei fusibili è solitamente stampata sul lato interno del coperchio della scatola, ma può risultare scolorito o poco leggibile nel tempo.
Di seguito la procedura standard per operare in sicurezza:
Spegnere il motore e rimuovere la chiave dal quadro. Se necessario, scollegare il polo negativo della batteria.
Aprire la portiera lato conducente e individuare il pannello laterale sinistro del cruscotto. Utilizzare una leva in plastica (oppure un cacciavite piatto protetto) per rimuovere il coperchio.
Consultare il diagramma stampato all’interno del pannello o fare riferimento alla tabella riportata di seguito in questa guida.
Utilizzare la pinzetta estrattrice presente nella scatola fusibili per rimuovere il fusibile sospetto.
Verificare il filamento interno: se risulta interrotto o annerito, il fusibile è bruciato. In alternativa è possibile effettuare una prova con multimetro in modalità continuità.
Installare esclusivamente un fusibile dello stesso amperaggio e colore.
Riaccendere il quadro e verificare il ripristino della funzione.
Riposizionare correttamente il coperchio della scatola fusibili.
Anche nelle community Volkswagen viene spesso ricordato che, se il fusibile si brucia nuovamente, la causa è generalmente riconducibile a un cortocircuito nel cablaggio, a un componente che assorbe corrente in modo anomalo (ad esempio una pompa del carburante usurata) o a un deterioramento dell’impianto elettrico.

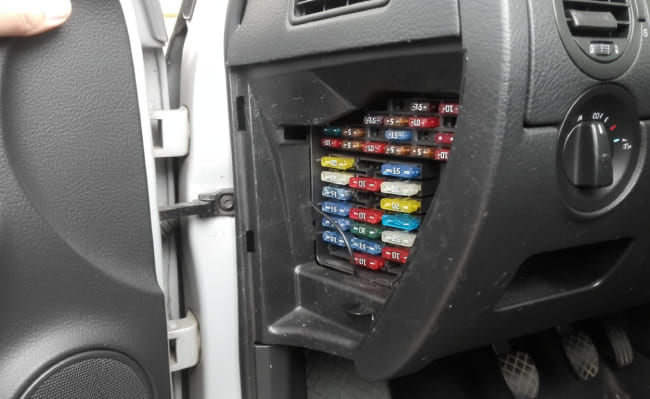

Dove si trovano i fusibili sulla Golf 5
Per consultare correttamente il diagramma dei fusibili è utile sapere che la Volkswagen Golf 5 dispone di quattro aree principali in cui sono distribuiti fusibili e relè.
La scatola fusibili dell’abitacolo si trova sul lato sinistro del cruscotto ed è accessibile aprendo la portiera lato guida. Rimuovendo il pannello laterale in plastica si accede al blocco principale che protegge circuiti interni come quadro strumenti, climatizzazione, chiusura centralizzata, pompa carburante e sistema audio. La disposizione generale dei fusibili sulle Golf 5 del 2005 è simile a quella delle versioni successive, anche se alcune assegnazioni sono state aggiornate nel corso della produzione.
La scatola fusibili del vano motore è posizionata accanto alla batteria, sotto un coperchio protettivo in plastica. Contiene fusibili standard e fusibili ad alta potenza, dedicati a circuiti come alternatore, ventola di raffreddamento, servosterzo elettrico e unità ABS. Lo schema fusibili Golf 5 1.9 TDI include in questa scatola anche il fusibile dedicato al circuito delle candelette di preriscaldamento, generalmente da 50A.
Sotto il cruscotto, lato guida, è presente il supporto relè della centralina di bordo, che ospita relè relativi a funzioni come lunotto termico, avvisatore acustico e pompe lavacristalli. Nel vano motore può essere presente anche un supporto relè aggiuntivo, collocato nella parte inferiore della scatola principale, a seconda della versione.
Vano motore, parte inferiore della scatola principale
Relè
Relè avviamento, pompe ausiliarie, riscaldamento ausiliario (a seconda della versione)
Per la Golf Plus, la configurazione dei fusibili presenta una configurazione leggermente diversa: la scatola fusibili principale dell’abitacolo è generalmente collocata dietro un vano portaoggetti ribaltabile lato guida e può contenere 58 o 60 posizioni, a seconda dell’allestimento.
Tabella completa dei fusibili dell'abitacolo
La seguente tabella riporta alcune assegnazioni ricorrenti dei fusibili principali nel pannello del cruscotto. Le posizioni possono variare in base all’anno di produzione, alla motorizzazione e alle dotazioni: ad esempio, lo schema fusibili Golf 5 2006 e quello del 2007 presentano differenze nelle posizioni dedicate ai sensori e alla regolazione dei fari e nel corso della produzione sono state introdotte modifiche alle assegnazioni (in particolare dal 2005 in poi).
La numerazione indicata è da considerarsi orientativa e può differire a seconda della configurazione del veicolo; per conferma definitiva è necessario fare riferimento al diagramma specifico del proprio esemplare.
Posizione (indicativa)
Amperaggio
Funzione e componente
1
10A
Connettore diagnostico / alimentazione centralina motore (variabile)
2
5A
Centralina ABS / pulsante ESP / controllo trazione (variabile)
3
10A
Servosterzo (fino a 05/2005) / Airbag (da 05/2005, variabile)
4
5A
Climatizzazione / sensori pressione / funzioni accessorie (variabile)
5
5A
Interruttore pedale freno / regolazione fari / servosterzo (variabile)
Ventilatore abitacolo / climatizzazione (su alcune versioni)
24
20A
Presa accendisigari / presa 12V
27
15A
Pompa carburante
29
20A
Tergicristallo posteriore (se presente)
30
15A
Tergicristallo anteriore (velocità bassa)
I fusibili della Golf 5 seguono la codifica colore standard: 3A lilla, 5A beige, 7,5A marrone, 10A rosso, 15A blu, 20A giallo, 25A bianco e 30A verde. Durante la sostituzione è necessario rispettare sempre l’amperaggio previsto, evitando qualsiasi valore superiore.
La mappa dei fusibili nel vano motore comprende fusibili ad alta potenza (strip fuse), generalmente collocati sopra o in prossimità della batteria, e fusibili standard inseriti nella scatola principale. Questa sezione assume particolare importanza nelle versioni diesel (come 1.9 TDI), in quanto include elementi dedicati al sistema di preriscaldamento.
I fusibili ad alta potenza proteggono i circuiti principali del veicolo, tra cui alternatore (generalmente tra 150A e 200A), servosterzo elettrico (circa 80A, a seconda della versione), ventola di raffreddamento e alimentazione principale dei sistemi elettrici. La scatola del vano motore può includere anche fusibili standard dedicati alla gestione motore, al sistema ABS, al clacson e ad altri servizi elettrici. Nelle versioni diesel è presente un fusibile dedicato al circuito delle candelette di preriscaldamento, spesso da 50A.
Nei diagrammi di alcune annate è possibile che determinati alloggiamenti risultino vuoti, poiché riservati a dotazioni opzionali come lavafari, gancio traino, riscaldamento ausiliario o altri equipaggiamenti specifici.
Cause dei fusibili bruciati sulla Golf 5
Individuare la causa della bruciatura di un fusibile è fondamentale per evitare che il problema si ripresenti. Di seguito sono elencate le cause generalmente più frequenti.
Cortocircuito nell’impianto elettrico: cavi con isolamento deteriorato dal tempo, dalle vibrazioni o da interventi precedenti possono entrare in contatto con parti metalliche della carrozzeria, generando un cortocircuito che provoca l’intervento immediato del fusibile.
Pompa del carburante usurata: su alcune Golf 5, incluse versioni 1.6 FSI e 2.0 TDI, l’invecchiamento della pompa elettrica può determinare un assorbimento superiore ai valori nominali, con possibile intervento del fusibile. Il funzionamento prolungato con livello carburante ridotto può incidere negativamente sulla durata del componente.
Portalampade ossidati o difettosi: contatti ossidati, lampadine montate in modo non corretto o portalampade deteriorati possono generare falsi contatti e sovraccarichi, con conseguente bruciatura del fusibile associato (ad esempio luci di stop o indicatori di direzione).
Componenti aftermarket non compatibili: autoradio, lampade LED, prese USB o altri accessori installati senza adeguata protezione e dimensionamento del circuito possono causare sovraccarichi e far intervenire il fusibile.
Centralina o componente elettrico difettoso: più raramente, un guasto interno a una centralina o ad un attuatore può generare un assorbimento anomalo e portare alla bruciatura ripetuta del relativo fusibile.
Infiltrazioni d’acqua: connettori esposti a umidità nel vano motore possono sviluppare corrosione e creare cortocircuiti intermittenti, soprattutto in presenza di guarnizioni deteriorate o scarichi acqua ostruiti.
Sintomi e segnali di un fusibile bruciato
L’identificazione tempestiva dei sintomi consente di individuare rapidamente il circuito coinvolto. Il diagramma dei fusibili rappresenta il riferimento principale per risalire alla protezione associata al componente non funzionante.
Componente elettrico completamente inattivo: quando un singolo dispositivo smette di funzionare improvvisamente (ad esempio presa 12V, tergicristalli o sistema audio), una delle prime verifiche da effettuare riguarda il fusibile dedicato.
Più dispositivi non funzionanti contemporaneamente: sulla Golf 5 alcuni fusibili proteggono più utenze sullo stesso circuito. Se più funzioni elettriche risultano inattive nello stesso momento, è possibile che sia intervenuto un unico fusibile condiviso.
Spia di avaria motore associata a malfunzionamenti elettrici: in presenza di irregolarità nella gestione motore o perdita di potenza, può essere opportuno verificare anche lo stato dei fusibili collegati ai circuiti di alimentazione della centralina o dei sistemi ausiliari. Le assegnazioni possono variare in base alla versione.
Spegnimento improvviso del quadro strumenti: la bruciatura di un fusibile dedicato alle alimentazioni servizi può causare lo spegnimento del cruscotto, pur consentendo al motore di continuare a funzionare.
Chiusura centralizzata non operativa: il mancato funzionamento del telecomando o delle centraline porta può dipendere dal fusibile dedicato al circuito comfort.
Cosa succede se non si sostituisce un fusibile bruciato
La mancata sostituzione di un fusibile bruciato su Golf 5 può avere conseguenze sia sul piano della sicurezza sia su quello dell’affidabilità dell’impianto elettrico.
Nel breve termine, il rischio principale riguarda la circolazione stradale: se il fusibile protegge dispositivi fondamentali come luci di stop, fari o tergicristalli, il veicolo può risultare non conforme ai requisiti di sicurezza e, in caso di controllo, possono essere applicate sanzioni. Inoltre, l’assenza di luci di stop funzionanti aumenta in modo significativo il rischio di tamponamento.
Nel lungo periodo, un cortocircuito o un assorbimento anomalo non risolto può provocare surriscaldamento dei cavi, deterioramento dei connettori e danni a componenti elettronici e centraline. In sede di revisione o di vendita dell’usato, la presenza di anomalie elettriche ricorrenti può ridurre il valore del veicolo e compromettere l’esito della revisione.
Problemi comuni e relative soluzioni
Sulla Golf 5 possono verificarsi alcune anomalie ricorrenti legate all’impianto elettrico e alla scatola fusibili. Di seguito le situazioni più frequenti e le possibili cause.
Fusibile della pompa carburante che si brucia ripetutamente: quando il fusibile dedicato alla pompa continua a intervenire, la causa può essere un assorbimento anomalo della pompa elettrica, un cablaggio deteriorato o un cortocircuito nel circuito di alimentazione. Prima della sostituzione del fusibile è opportuno verificare l’assorbimento del componente e lo stato dei collegamenti. Un utilizzo prolungato con livello carburante molto basso può contribuire all’usura della pompa nel tempo.
Legenda fusibili illeggibile sul coperchio: negli esemplari più datati, l’etichetta interna può risultare sbiadita. In questi casi è consigliabile consultare il manuale d’uso e manutenzione o uno schema specifico per anno e versione del veicolo.
Ossidazione dei contatti nella scatola del vano motore: l’esposizione a umidità e agenti atmosferici può generare corrosione sui terminali. La pulizia con prodotti specifici per contatti elettrici e la protezione con grasso dielettrico possono prevenire il ripetersi del problema.
Relè clacson difettoso: in caso di clacson non funzionante, oltre al fusibile è necessario verificare il relè dedicato, generalmente posizionato nel supporto relè sotto il cruscotto. La posizione e il codice del relè possono variare in base alla versione del veicolo.
Fusibile indicatori di direzione che si brucia: può essere causato da lampadine difettose, portalampade ossidati o contatti anomali nel gruppo ottico. La verifica dello stato dei collegamenti è consigliata prima di sostituire nuovamente il fusibile.
Differenze tra le versioni della Golf 5
La disposizione dei fusibili non è identica per tutte le varianti del modello. Le differenze possono dipendere dall’anno di produzione, dalla motorizzazione e dall’allestimento, ed è quindi necessario fare riferimento allo schema specifico del veicolo.
Caratteristica
Golf 5 standard (1K)
Golf 5 Plus (5M)
Scatola fusibili abitacolo
Lato sinistro del cruscotto, dietro pannello laterale
Generalmente nel pannello abitacolo (posizione variabile)
Pannello abitacolo (posizione variabile)
Fusibile candelette (diesel)
Presente nel vano motore (circa 50A)
Presente nel vano motore (circa 50A)
Fusibile tergicristalli posteriore
Presente su versioni con tergicristalli posteriore
Presente su versioni con tergicristalli posteriore
Anni di produzione
2003-2008
2005-2014
Per quanto riguarda le motorizzazioni, le versioni diesel (come 1.9 TDI) includono un fusibile dedicato al sistema di preriscaldamento (candelette), assente nelle versioni a benzina. Le versioni a benzina presentano invece protezioni dedicate al sistema di accensione e alla gestione degli iniettori. La disposizione fisica delle scatole fusibili rimane sostanzialmente simile tra le motorizzazioni, mentre possono variare le assegnazioni interne e gli amperaggi.
La conoscenza della disposizione dei fusibili consente di individuare e risolvere rapidamente numerose anomalie dell’impianto elettrico. La Golf V dispone di quattro aree principali in cui sono distribuiti fusibili e relè, ciascuna dedicata a specifici circuiti del veicolo.
Prima della sostituzione di un fusibile è opportuno individuare la causa del guasto, così da evitare il ripetersi del problema. È inoltre fondamentale utilizzare esclusivamente fusibili dello stesso amperaggio previsto e consultare il manuale specifico relativo all’anno di produzione e alla versione del veicolo.
Domande frequenti (FAQ)
Dove si trova il fusibile della presa accendisigari sulla Golf 5?
Il fusibile della presa 12V/accendisigari è collocato nella scatola fusibili dell’abitacolo. In molte versioni si trova nel pannello laterale sinistro del cruscotto ed è generalmente un fusibile da 20A (colore giallo). La posizione numerica può variare in base all’anno di produzione e alla configurazione del veicolo. Anche sulla Golf Plus l’assegnazione può differire a seconda dell’allestimento.
Lo schema fusibili Golf 5 è lo stesso per tutti gli anni di produzione?
La struttura generale delle scatole fusibili è rimasta simile nel corso della produzione, ma le assegnazioni interne possono variare in base all’anno, alla motorizzazione e alle dotazioni. Nel tempo sono state introdotte modifiche ad alcune posizioni, in particolare relative a servosterzo, airbag e sistemi di illuminazione. È sempre necessario fare riferimento al diagramma specifico del veicolo.
Come capisco se un fusibile della Golf 5 è bruciato senza strumenti?
La verifica più semplice consiste nell’ispezione visiva del fusibile: una volta rimosso dalla sede, il filamento metallico interno deve risultare integro. Se il filamento è interrotto o annerito, il fusibile è da sostituire. Per una verifica più precisa è possibile utilizzare un multimetro in modalità continuità.
Posso usare un fusibile con amperaggio diverso in caso di emergenza?
No. L’utilizzo di un fusibile con amperaggio superiore elimina la protezione del circuito e può causare surriscaldamento dei cablaggi, danneggiamento delle centraline elettroniche o, nei casi più gravi, rischio di incendio. Deve essere sempre rispettato l’amperaggio previsto dal costruttore.
Lo schema fusibili Golf 5 1.9 TDI è diverso da quello della versione a benzina?
La disposizione fisica delle scatole fusibili è sostanzialmente identica tra le versioni diesel e benzina, ma alcune assegnazioni differiscono. Le versioni diesel includono un fusibile dedicato al sistema di preriscaldamento (candelette), generalmente nel vano motore, mentre le versioni a benzina presentano protezioni specifiche per il sistema di accensione e gestione motore. È necessario consultare lo schema relativo alla propria motorizzazione.
